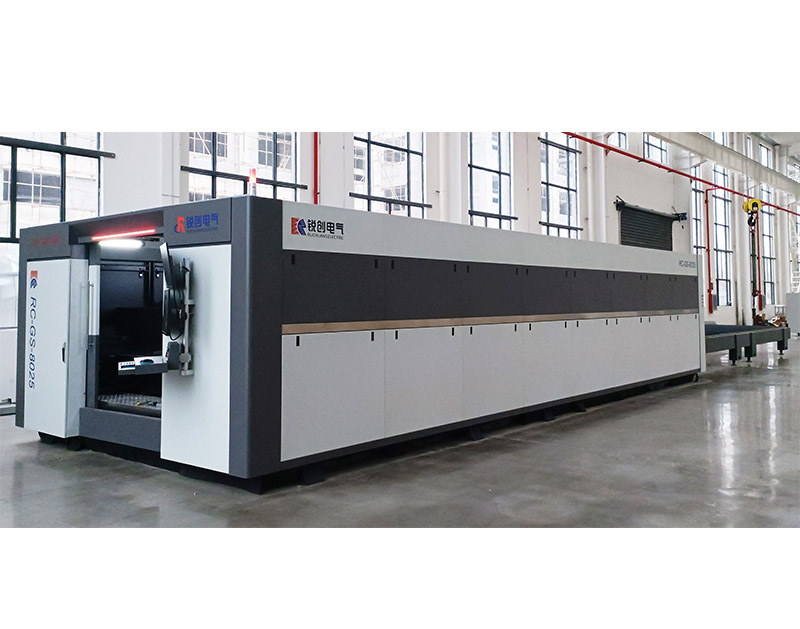

臺面：6000*2500mm

雙平臺：交換工作臺

功率：10KW 12KW 15KW 20KW

激光發生器：適配多個主流國內廠家激光器，銳科、創鑫、GW，可根據客戶具體需求定制。

激光切割頭：根據客戶需求及選擇功率段適配多個廠家切割頭，BOCI（波刺）、 RayTools（嘉強）、崗春。

操作系統：標配柏楚系統、圖形化界面，操作便捷上手快。

床身：全中空結構床身設計，機床主體無受熱區域保證使用無熱變 形。 床身主要結構件模塊化設計，主要部件分段制作整體精加工 ，實現主要部件快速裝配保證交貨期。 優質碳素結構鋼板榫卯焊接床身，卯、焊結合降低床身在焊 接過程中焊接變形，機床部件整體退火消除內部焊接應力， 結構剛性強，高速運行更穩定。

重型床身采用單側雙排地腳設計，外側地腳承 受設備自重，內側地腳承受工作臺和切割板材 負載，集裝整體地腳支撐更加穩固規避了精度 被大負載和熱變形影響的可能，超長時間保障 設備精度。

切割區域擋板模塊化快拆設計，維護 簡單更換便捷。切割區域小格分區。 獨立風門抽塵結構，大口徑專用風道 ，保證風量吸力集中，有利于切割熱 量和煙塵排出。

低樁橫梁搭配高樁床身，傳動安裝位置更高，傳動 側兩端安裝防護擋板，有效防護切割過程火花，保 護風琴護罩和傳動部件。床身兩側增加防燒擋板， 防止火花飛濺損壞防塵罩和傳動部件，保障機床精 度、穩定性。

橫梁：低重心、鈑金榫卯焊接橫梁，大截面、高剛性、輕量化、低熱膨脹系數， 保證機床的精度和設備動態性能。 大行程機床采用浮動橫梁設計，一端浮動補償，優化機床精度，設備運行 更加平穩。 橫梁結構經過輕量化設計，經有限元軟件對結構強度進行分析優化，強度 更高、剛性更好、性能更穩定、質量更輕，整體重量與鋁橫梁相當設置略 低，減少電機負載，降低了高動態下對床身的沖擊，更大程度提高設備整 體的動態性能和高加速度與高運行速度下設備整體的穩定性。 一種激光切割機輕量化浮動切割橫梁 申請號：202322745125.4 橫梁拖鏈傾斜角度安裝，拖鏈運動方向強度更高，設備高速運行時拖鏈更 加穩定。

交換工作臺：高低對拉交換工作臺，采用平移對拉式設計，故障率更低，運行更快，工作效率 高。整體結構采用鋼結構焊接。穩定性好，承載能力更高。 可實現床身內部前端激光切割、后端上下料，互不干涉，極大提高工作效率。 大功率設備采用雙電機控制，高低工作臺采用雙鏈條雙電機驅動， 支持三種工作臺交換方式，可實現同進同退或一進一退，方便床身清潔和維護。 低臺平臺與切割頭高度大行程，通過大于 300mm，滿足大型管件、成型后的非 標箱體切割需求。

外護罩：大包圍全封閉結構，專屬光纖波長可見光防護窗，獨立電控柜，前部自帶工具 箱。27 英寸大屏幕人機友好交互界面，操作更加方便。可加裝監控，便于大臺 面觀察操作。 外護板兩側模塊化可快速拆裝便于設備安裝、維護、保養。整塊波浪板頂棚，拆 裝方便。后部升降隔離門，機床底部四軸防塵簾，切割區域封閉性更好，保證外 部操作人員職業健康安全。

視頻監控：大幅面設備配備多角度視頻監控。獨立監控平面，后部可安裝獨立大屏幕，設備 運行觀察方便。
